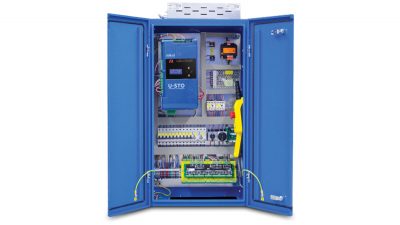

JET005 Asansör Kumanda Panosu

JET005 Asansör Kumanda Panosu

Teknik Bilgiler

ARL 500 Pano Sistemi Kullanım Avantajlar

1. Kapı Kontrolü
Her tür otomatik kapı kontrolü
Revizyon kutusunda 1 adet, kumanda panosunda 2 adet kapı kontrol giriş-çıkışları
Kumanda kartı üzerindeki kapı köprüleme devresiyle kapı erken açma ve kapı açık seviye yenileme

2. Motor-Faz Koruma
Kumanda kartı üzerindeki hazır giriş-çıkışlar ile motor koruma
Kaçak akım korumalı kabin ve kuyu besleme sigortaları
Kumanda panosu, revizyon kutusu ve kuyu dibi kutusunda emniyet devreleri için özel bağlantılar
Darbe akım şalteri ile kuyu aydınlatma kontrolü (kabin üstünden ve kuyu dibinden butonlar ile)

Fonksiyonlar
  1. Çift kapı desteği ile duraklara göre bağımsız kapı kontrolü
  2. CANbus hattı üzerinden seri kabin haberleşmesi
  3. Kumanda panosu ile revizyon kutusu arasında soketli yassı kablo ile birebir bağlantı
  4. Kabin butonyeri ile revizyon kutusu arasında soketli tek kablo ile tak-çıkar bağlantı
  5. CANbus hattı üzerinden seri kat haberleşmesi
  6. Tüm kuyu boyunca uzanan, kattan kata soketli kablolar ile eklemeli, kuyu CANbus hattı
  7. Kat butonyerleri için her katta kuyu CANbus hattına takılan soketli kablo ile tak-çıkar bağlantı
  8. Tüm kuyu boyunca uzanan, kattan kata soketli kablolar ile eklemeli, kapı kontak tesisatı
  9. Kat kapıları fiş-kilit kontakları için her katta kapı kontak tesisatına takılan soketli kablolar ile bağlantı
  10. Kuyu dibi kutusu ile tek kablo üzerinden soketli bağlantı
  11. Pano içerisine entegre AKUS-SD kata getirici ilavesi ile
  12. Acil indirme sistemi (Hidrolik asansörler için) ARL-SARJ kartı ve 2 adet 12V akü ilavesi ile
  13. Kabin ve kat butonyeri bağlantılarını test etmek için özel test fonksiyonu
  14. CANbus hattına bağlanan el terminali ile herhangi bir noktadan ARL-500 anakartını ve ADrive hız kontrol cihazını kumanda edebilme
  15. Acil durum alarm sireni (Kabin üstünden ve kuyu dibinden butonlar ile)
